XX眼鏡公司采用IBM  T7650G虛擬磁帶庫集中備份解決方案成功案例

1.1  項目背景

隨著XX眼鏡公司業務的持續發展，業務系統數據快速增長，對IT系統數據備份的要求日趨提高。目前，XX眼鏡公司信息系統缺乏統一的備份規劃和備份管理平臺，數據備份仍采用傳統的主機－磁帶機模式,備份設備單一，備份方式簡單，備份效率低下，備份設施利用綠低，管理成本高，操作風險較大，難以適應XX眼鏡公司業務快速發展的需要。

結合XX眼鏡公司備份規劃中關于信息系統基礎設施建設的有關要求，XX眼鏡公司需建立一套高性能、跨平臺、高擴展性、統一管理的集中備份系統。

。

1.2  實施目標

1、縮短備份時間窗口、提高系統可用性

建立集中的備份架構，通過高效的備份設備和備份管理工具縮短業務系統的備份時間窗口，提高備份恢復效率，減少備份對業務系統運行的影響，提高XX眼鏡公司業務系統可用性，更好的支持業務發展。

2、提升備份管理水平、防范操作風險

實現備份任務、備份設備、備份介質的統一集中管理，簡化備份管理的復雜度，實現對備份過程、結果和趨勢的自動化管理，減少人工操作，提高備份管理水平和效率，防范人為操作和數據損壞或丟失風險。

3、統一備份介質、降低技術更新風險

通過實施集中備份，將關鍵業務系統數據備份到型號統一的更為可靠的備份介質上，提高備份數據的可靠性，減少備份介質的種類，簡化備份介質管理，降低備份介質技術更新帶來備份數據管理風險。

4、節約IT建設投資

實現備份資源的集中使用與管理，提升備份資源利用率，減少備份資源相關的重復建設，節約IT建設投資。

5、為備份數據的遠程電子傳輸提供技術基礎

建立集中備份系統，為備份數據遠程電子傳輸提供了技術基礎。今后可結合同城數據中心的建設，實現備份數據的同城電子傳輸，用自動手段替代手工運輸備份磁帶的方式，實現備份數據的同城異地保存。

2     項目總體架構

2.1  集中備份系統總體架構

本次項目構依托現有的千兆以太網和存儲整合項目構建的SAN網絡，以虛擬帶庫為中心，搭建SAN+LAN的集中備份架構。系統數據按不同備份策略先備份到虛擬磁帶庫中，再復制到物理帶庫的磁帶上，或者直接備份到物理帶庫的磁帶上。備份數據流如下：

LAN備份數據流為：生產卷->備份客服端->備份服務器->虛擬帶庫->物理帶庫；

LAN-Free備份數據流為：生產卷->備份客戶端->虛擬帶庫->物理帶庫；

磁帶復制數據流為：虛擬磁帶庫->備份服務器->物理磁帶庫。

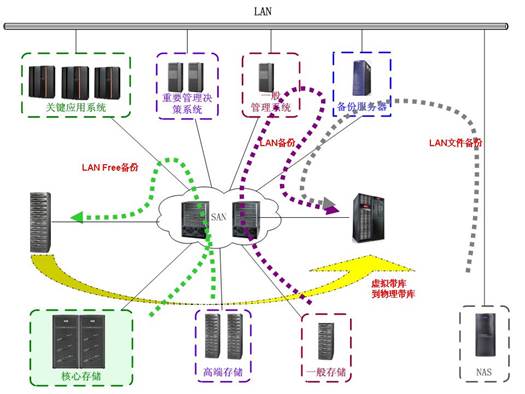

集中備份架構示意圖如下：

本次項目搭建集中備份架構，實現核心業務及其他文件系統業務集中備份功能。

l  采用虛擬帶庫作為一級備份設備，用于保留30天的備份數據，實現數據的快速備份和恢復；未來隨著業務數據量的增加，可以方便地實現容量的擴展；

l  通過備份軟件的磁帶復制功能，由備份服務器作為中轉，將備份數據從虛擬帶庫復制到物理帶庫的磁帶中。

l  采用物理帶庫作為二級備份設備，實現備份數據的出庫，本地和異地保存；
