IBM SVC_PPRC 異地容災解決方案

場景介紹：

生產中心與災備中心距離200公里，線路帶寬20M，要求RPO等于零，實現數據級容災，容災系統盡可能減少對原生產系統的性能影響。

要點說明：

l  SVC PPRC Global Mirror，應對物理災難

l  GeoRM + Log Shipping，應對邏輯錯誤，誤操作

容災系統設計：

異地容災解決方案的核心即在線數據復制，就在其技術而言，我們認為比較成熟的數據復制技術為：基于智能存儲設備實現的硬件級別的數據復制，這種數據復制技術無需占用主機設備的系統資源，它對主機系統的資源消耗極小，可以保證主機上的應用高性能運行。

IBM SVC（SAN Volume Controller）存儲虛擬化產品具有通用性強、實施簡單的特點，透明地加入原有SAN 環境是SVC的基本功能。SVC是整個SAN 網絡的控制器，在SAN的分區上，邏輯上主要劃分為Host Zone和Disk Zone，從而解除主機與存儲設備的緊密耦合。它將整個SAN中的存儲設備整合成一個巨大的存儲池，可以充分利用所有的存儲資源（包含第三方存儲設備）并按業務的需求分配存儲空間、性能和功能。因此，通過SVC可以很方便的將目前的存儲設備進行整合，建立統一的災備管理和資源分配平臺，可以按照應用/業務不斷變化的需求來動態配置存儲。

IBM SVC目前提供MetroMirror和GlobalMirror兩種高級復制功能。異步（Global Mirror）功能的設計目的在于針對業務連續性和災難恢復提供幾乎不受距離限制的長距離異步遠程復制能力。在SVC中，同步(MetroMirror)和異步可以作為同一項功能實現，以便靈活地實現遠程復制功能。

1.  PPRC MetroMirror/同步復制

來自服務器的更新被寫往本地連接的集群（Cluster）緩存，該系統將數據轉發給遠地點連接的SVC集群（Cluster）的緩存。只有當兩個集群（Cluster）的緩存都擁有數據的拷貝以后本地系統才會向處理器返回一個I/O完成指示。同步遠程拷貝能夠在遠地點提供最新程度的數據當前值，但應用程序會因等待寫I/O操作的完成而被延遲。

MetroMirror將確保如果備份卷不能被更新，那么即使源卷更新成功，整個寫操作也會返回失敗---徹底保證源卷和目的卷的數據徹底一致。同步方式可以保證數據不會丟失，更重要的是數據的一致性在這種方式下能夠得到很好的保證---數據的不一致意味著相關數據的丟失，此時數據庫的數據安全機制無法保證數據的安全，嚴重時有可能造成數據庫無法啟動。

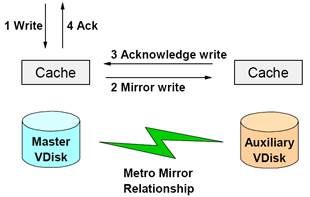

MetroMirror/同步復制示意圖

優點: MetroMirror確保如果備份卷不能被更新，那么即使源卷更新成功，整個寫操作也會返回失敗，這可以徹底保證源卷和目的卷的數據徹底一致，保證RPO接等于零。

缺點:由于同步復制災備技術要實現同城災備磁盤陣列間的備份寫,因此對整體性能將存在一定的影響。

缺點規避方法:采用相對高性能容災功能實現產品平臺,確保網絡帶寬及可靠性。

2.  PPRC GlobalMirror/異步復制

在GlobalMirror復制中，來自服務器的更新被寫往本地SVC集群（Cluster）的緩存，該系統立即向服務器返回一個I/O完成指示。更新在很短的一段時間(在實際中通常在數秒鐘到一分鐘左右，依賴于兩個數據中心之間的帶寬和距離)以后被送往一個遠程SVC集群（Cluster）緩存。異步遠程拷貝對應用程序性能的影響最小，但遠程磁盤系統在數據最新性方面與本地系統相比會有一個延遲。

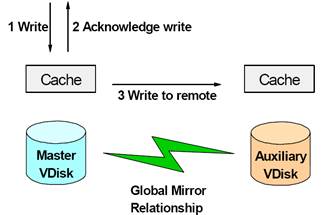

GlobalMirror/異步復制示意圖

全球鏡像是以存儲為基礎的、實時的、與應用和主機無關的數據遠程鏡像功能，利用這個功能可以實現數據最小丟失（數秒鐘到一分鐘左右）且具有完全恢復功能的災難恢復解決方案。

優點:由于實現以存儲為基礎的、實時的、與應用和主機無關的數據遠程鏡像功能,因此可以確保應用性能的高效性,基本不受到災難備份數據工作的影響.理論上可以實現無限遠距離的容災備份.

缺點:為確保應用性能的高效性, 需要實現數據最小丟失（數秒鐘到一分鐘左右）,因此在災難發生的情況下,將有一定數據的丟失,丟失程度與網絡帶寬和業務工作量存在關聯。

考慮到容災系統的部署要盡量減小對原生產系統的性能影響，因此推薦采用 Global Mirror的全球鏡像異步災備方案。同時為減少容災系統對網絡帶寬的占用量，部署Cisco MDS 9216i冗災存儲網絡交換機，9216i可支持FCIP壓縮，最大能達到30:1的壓縮比。在各種數據源的情況下通常為2:1的壓縮比（根據以前的項目經驗，壓縮比基本在3：1到4：1以上）。

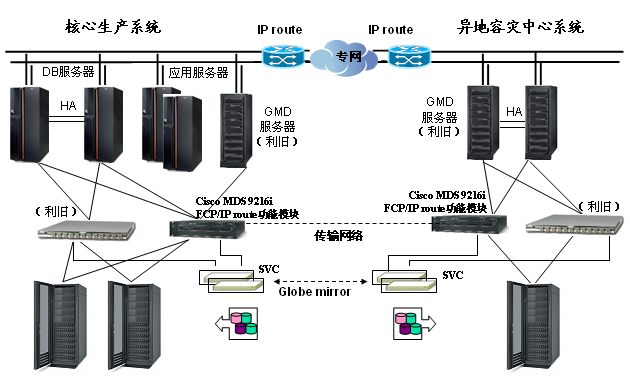

災備系統結構圖：

本地中心機房和異地災備機房的磁盤陣列分別連接在各自的SAN交換機上，SVC設備通過SAN交換機透明管理兩地的存儲空間，并通過SVC所具有的PPRC數據復制功能，實現數據中心與異地災備中心之間的異步數據復制，確保核心數據的安全。核心業務系統對數據的任何修改，均會異步復制到異地災備中心，以實現關鍵業務數據從數據中心到異地災備中心的異地自動復制。這樣就可以保證，一旦數據中心發生不可抗力因素等災難后，可以保障關鍵數據保存。

SVC PPRC 解決了物理災難問題，在應對邏輯錯誤問題上采用GeoRM+ Log Shipping的數據庫復制方案。既可以保留傳統的數據庫本身的數據復制方案的優勢，同時又可以針對其局限性作出一定的改進的。

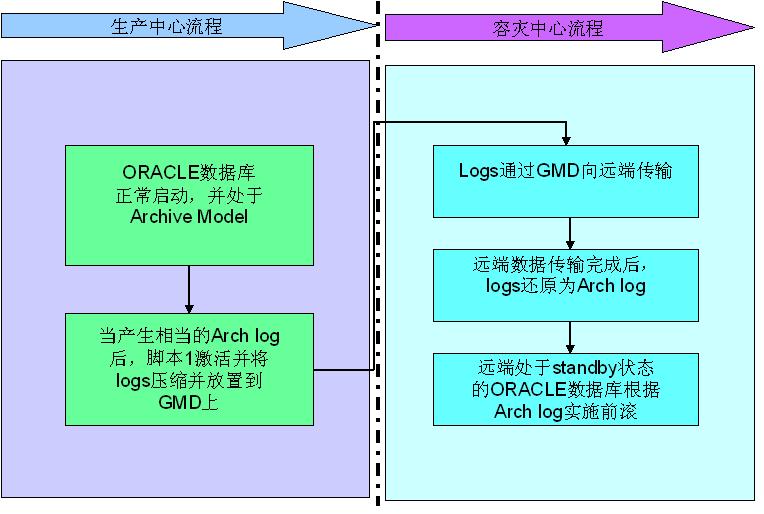

數據復制進程總圖

該解決方案的核心思想為，生產中心各個數據庫均工作于歸檔模式，日常生產中各個數據庫產生的Archive log將統一由IBM數據復制服務器完成壓縮并向災難備份和恢復中心實施傳送，災難備份和恢復中心將傳送至的Archive log解壓縮并roll forward 到災難備份和恢復備份服務器對應的數據庫上。

生產系統與數據復制系統完全獨立，數據復制系統組件的故障（包括生產端GMD Server故障，數據復制鏈路故障，災備端GMD Server故障，災備端數據庫服務器故障），均不會對業務生產產生影響。
